Пневматический грузчик КС-3М включает в себя следующие составные части:
- пневмосистема;
- водило;

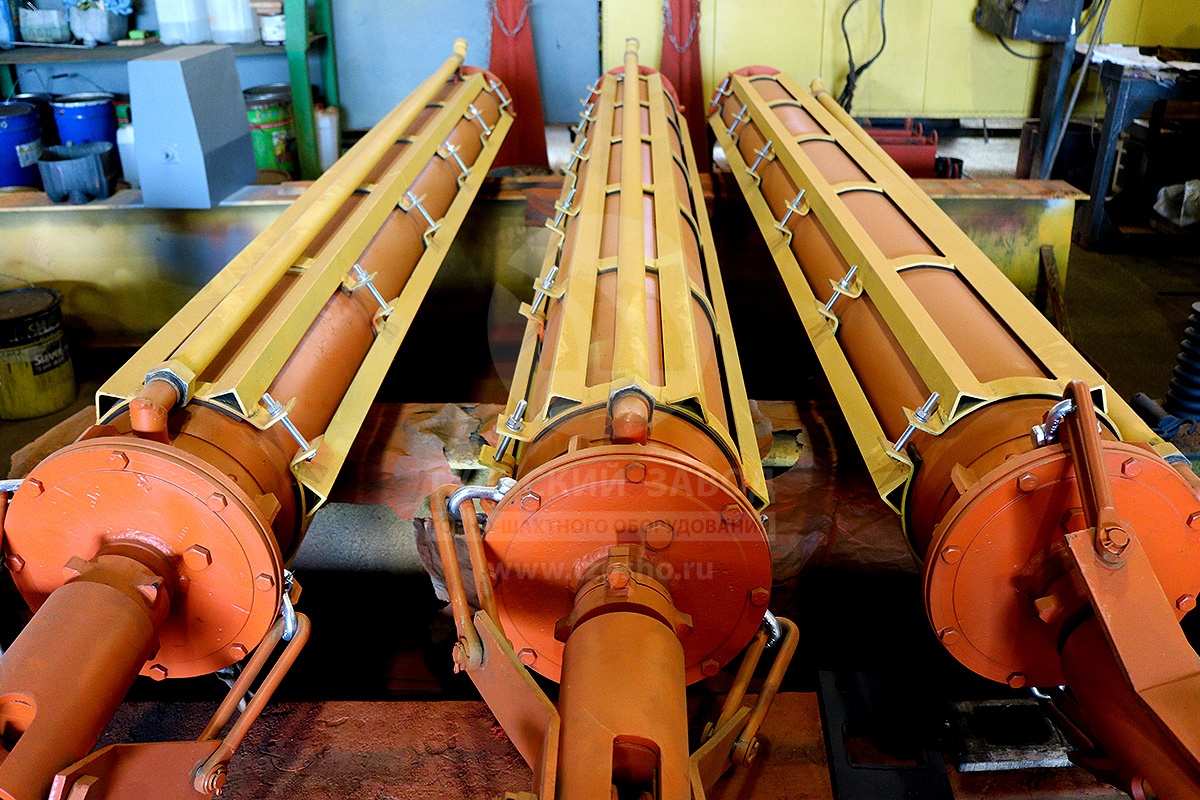

- пневматический подъемник;
- грейфер с пневмозатвором.

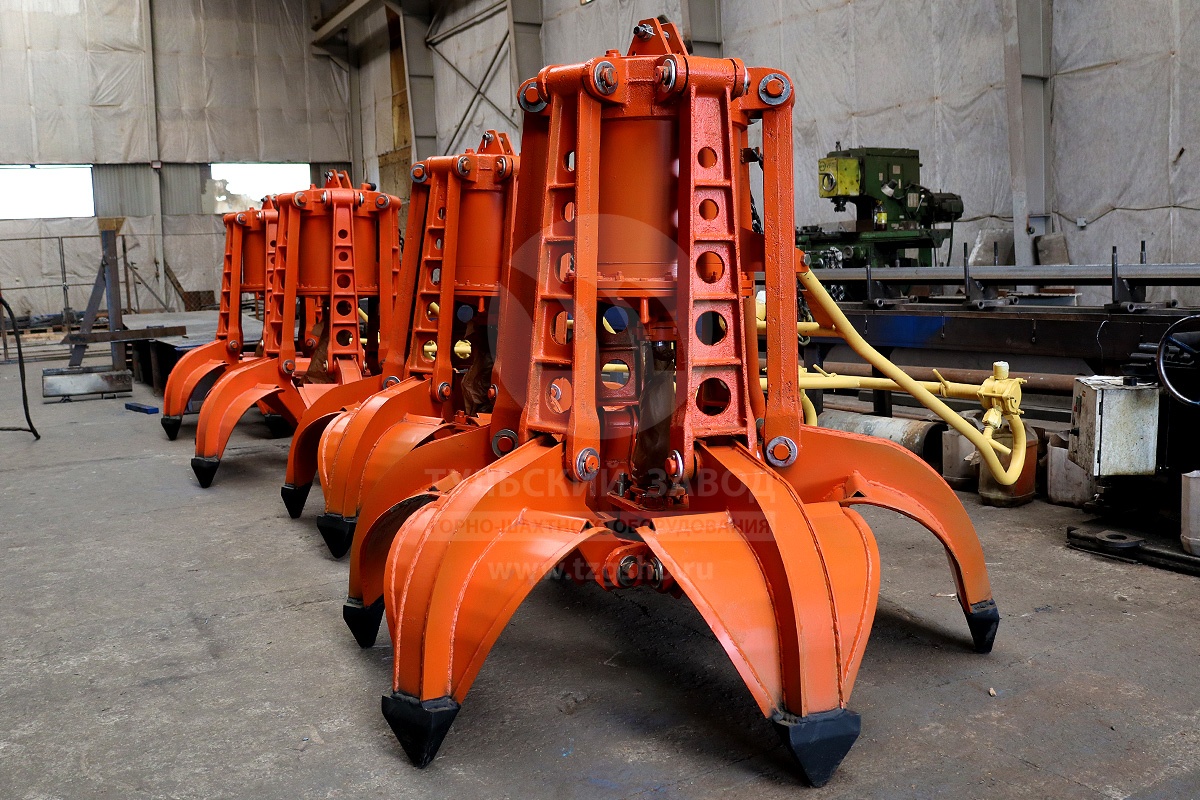

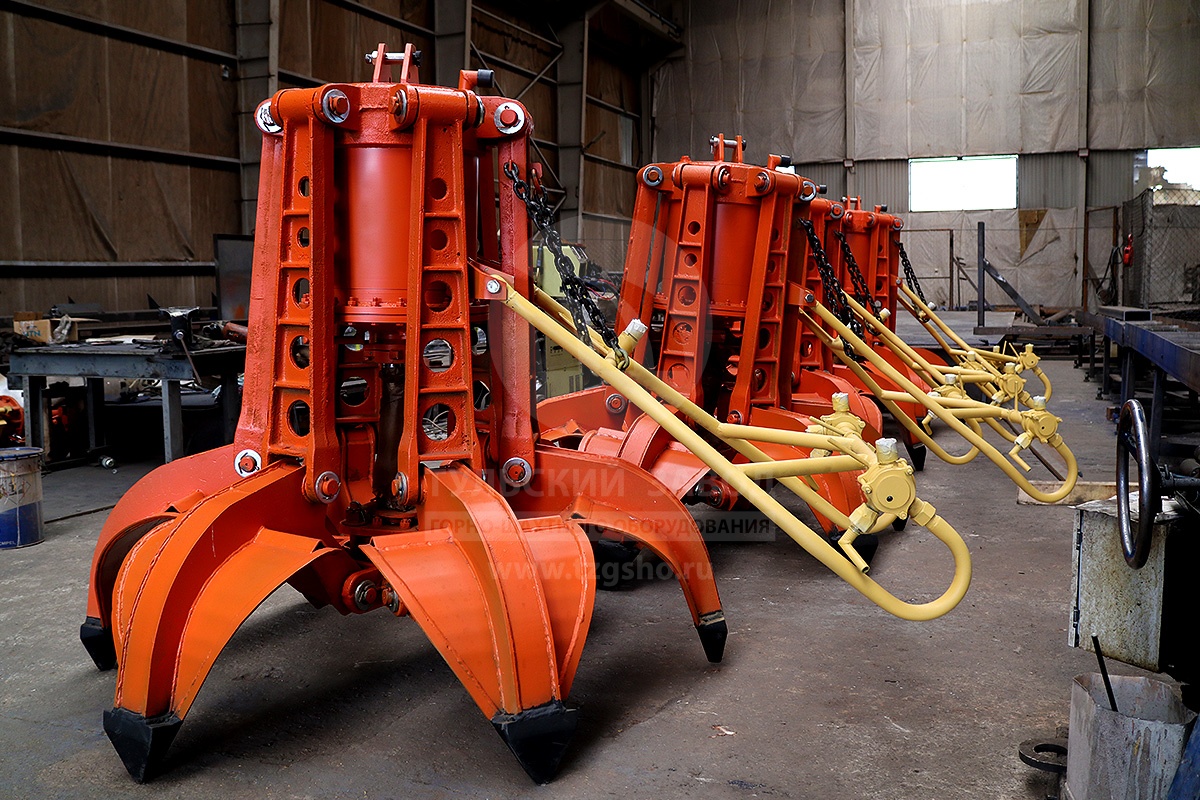

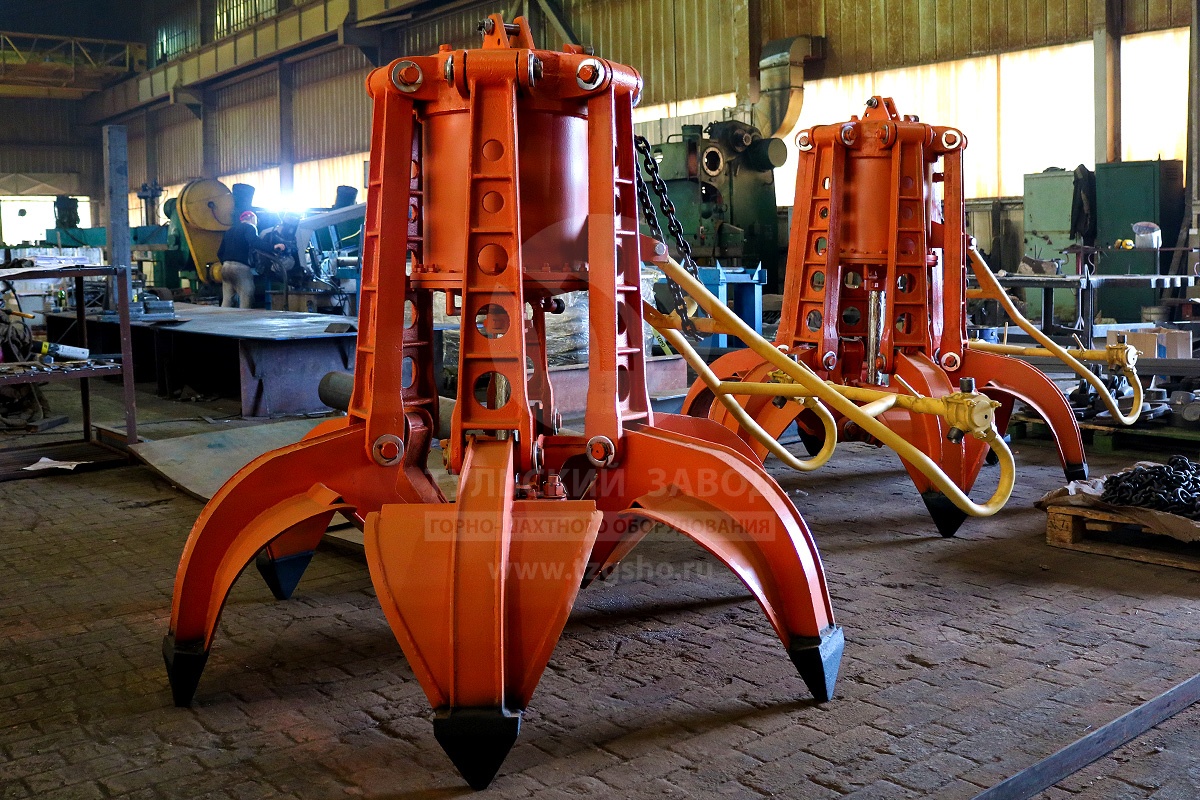

Благодаря шестилопастному грейферу обеспечивается довольно высокий коэффициент заполняемости и хорошая внедряемость в породу. Сжатый воздух поступает к пневмогрузчику по шлангам.
Для того чтобы подвесить грузчик на проходческом полке устанавливают пневмолебедку. Высота подвески в стволе — 20 метров. Для эффективной проходки ствола необходимо на 16-18 м2 площади забоя применять один пневматический грузчик КС-3М.
Пневмогрузчики типа КС-3М позволяют поддерживать высокие темпы проходки. На данный момент пневматические грузчики КС-3М используют для проходки стволов диаметром до 5 м, приствольных камер, технологических отходов, чистки зумпфов и для выполнения других работ того же типа.
Технические характеристики грейфера КС-3М
| Техническая производительность, м3/мин (м3/ч), не менее | 0,42 (25) |
| Продолжительность цикла черпания, сек, средняя: | |
| • из не слежавшегося штабеля | 21 |
| • с поверхности забоя | 36 |
| Вместимость грейфера, м3 | 0,25 |
| Рабочее давление в пневмосистеме, МПа (кгс/см2) | 0,5-0,6 (5-6) |
| Грузоподъемность пневмопогрузчика, Кгс (Н) | 500 (4900) |
| Ход пневмоподъемника, м | 2,47 |
| Диаметр присоединительных рукавов, мм | 25 |
| Резьба присоединительных штуцеров | 1-В |
| Габаритные размеры, м, не более: | |
| — в рабочем положении: | |
| • диаметр грейфера открытого | 1,64 |
| • диаметр грейфера закрытого | 1,15 |
| • максимальная высота пневмопогрузчика | 7,33 |
| • минимальная высота пневмопогрузчика | 4,86 |
| — в транспортном положении: | |
| • длина пневмоподъемника | 3,19 |
| • высота грейфера | 1,64 | Масса, кг, не более: |
| • грейфера | 1300 |
| • комплекта поставки | 1320 |
